GB/T 26253-2010 塑料薄膜和薄片蒸氣透過率的測定 紅外檢測器法標準規定了采用紅外檢測器測定水蒸氣透過率試驗方法。

       本標準適用于塑料薄膜、含塑料的多層復合膜、片材等材料的水蒸氣透過率的測定。

       一、定義

       水蒸氣透過率：在規定的試驗條件下,試驗達到平衡時單位時間內透過單位面積樣品的水蒸氣量。

       注:本標準中水蒸氣透過率定義與GB/T 1037—1988中的水蒸氣透過量定義的含義是一致的,水蒸氣透過率(量)的單位為克每平方米24小時[g/(m2. 24 h)]。

       二、原理

       當樣品置于測試腔時,樣品將測試腔隔為兩腔。樣品一邊為低濕腔,另一邊為高濕腔,里面充滿水蒸氣且溫度已知。由于存在一定的濕度差,水蒸氣從高濕腔通過樣品滲透到低濕腔,由載氣傳送到紅外檢測器產生一定量的電信號,當試驗達到穩定狀態后,通過輸出的電信號計算出樣品水蒸氣透過率。

       三、紅外透濕儀產品介紹

       紅外法水蒸氣透過率測試儀WVTR-I3 采用紅外傳感器法測試原理，適用于塑料薄膜、復合膜等膜、片狀材料及塑料、橡膠、紙質等材料的瓶、袋等包裝容器的水蒸氣透過率測定，也稱為紅外法透濕性測試儀、水蒸氣透過量測試儀等

水蒸氣透過率測試儀

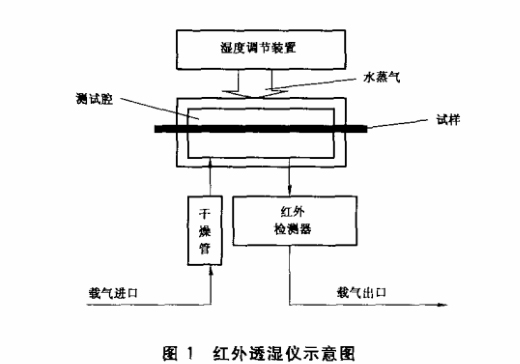

       紅外透濕儀示意圖（見圖1）

紅外透濕儀示意圖

       透濕儀由濕度調節裝置、測試腔、紅外檢測器、干燥管及流量表等組成。高濕腔的濕度調節可采用載氣加濕的方式或飽和鹽溶液的方式調節，紅外檢測器與低濕腔相連測定濕度。

      四、樣品

      1. 樣品應具有代表性,無褶皺、折痕、針孔等。樣品應厚度均勻,每片樣品的面積應大于儀器的測試面積,并可以密封安裝在儀器上。

      2. 除另有規定外,每組樣品至少為3片。

      3. 除另有規定外,應按GB/T6672的規定測試厚度,每個樣品至少均勻間隔測量3個點。

      五、步驟

      1. 按2～5的步驟測定參考膜的水蒸氣透過率值,進行儀器校正。

      2. 參考膜的水蒸氣透過率值需每年校正1次～2次,實驗室或檢測機構應有效維護和使用參考膜。9.2 通干燥載氣,測定儀器的零點漂移值。

      3. 將高濕腔的濕度調節到指定值。

      4. 將參考膜或樣品平鋪、密閉于測試腔內,注意不要使樣品起皺或松弛。

      5. 通干燥載氣,調節載氣流量到規定值,載氣流量應保持穩定,流量示值偏差應在5%以內,開始測定,直至試驗穩定時輸出的電壓值或儀器顯示的水蒸氣透過率值變化在5%以內。如果輸出值變化未在5%以內,應在報告里加以說明
