薄膜透氣性測試儀GTR-G1檢測儀器符合GB/T 1038-2000 塑料薄膜和薄片氣體透過性試驗方法 壓差法相關規定，也稱為薄膜透氣儀、薄膜透氣率測試儀、薄膜片材透氣率測試儀和薄膜透氣性能測試儀。

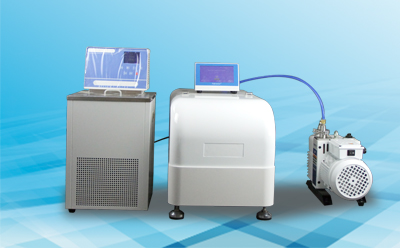

薄膜透氣性測試儀

    薄膜透氣性測試儀主要參數：

    型號：GTR-G1

    通用名稱：氣體透過率測試儀

    測量范圍（膜）：0.1～50000cm3/m2·24h·0.1MPa（標配）

    分辨率：0.01m3/m2·24h·0.1MPa

    試樣數量：1

    主傳感器數量：1

    測試模式：三腔獨立

    真空分辨率：0.1Pa

    真空度：＜20Pa

    溫控范圍：5℃～95℃

    控溫精度：±0.1℃

    氣源壓力：0.1 MPa～0.8 MPa

    試驗氣體：O?、N?、CO?或者其它氣體

    載氣接口：Ф6

    真空管徑：1/4"

    校正方式：標準膜校正、真空傳感器外校

    樣品厚度：≤3mm

    測試面積：Φ97mm

    主機尺寸：740mm (L)×415 mm (W)×430mm (H)

    主機重量：50Kg

    電源：AC 220V 50Hz

   工作原理：

   塑料薄膜或薄片將低壓室和高壓室分開，高壓室充有10? Pa的試驗氣體，低壓室的體積已知。試樣密封后用真空泵將低壓室內空氣抽到接近零值。

   用測壓計測量低壓室內的壓力增量為Δ p，可確定試驗氣體由高壓室透過膜（片）到低壓室的以時間為函數的氣體量，但應排除氣體透過速度隨時間而變化的初始階段。

   氣體透過量和氣體透過系數可由儀器所帶的計算機按規定程序計算后輸出到軟盤或打印在記錄紙上，也可按測定值經計算得到。
